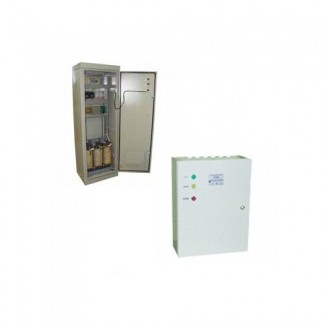

Медицинские разделительные трансформаторы ТР, ТРТ

Медицинские разделительные трансформаторы ТР, ТРТ
  • Медицинские разделительные трансформаторы ТР, ТРТ
  • Медицинские разделительные трансформаторы ТР, ТРТ
  • Медицинские разделительные трансформаторы ТР, ТРТ
руб.
  • Описание

Технические характеристики трансформаторов:

  • Сопротивление изоляции, не менее ------------------------------------------------------- 300 МОм
  • Допустимое фазное входное напряжение (максимальное) ------------------------------------ 255 В
  • Напряжение контроля изоляции между первичной и вторичной обмотками --------------------- 4 кВ
  • Тест контроля изоляции -------------------------------------------------------------------- 50 кОм
  • Время срабатывания системы контроля изоляции -------------------------------------------- 1- 3 с
  • Температурный диапазон эксплуатации --------------------------------------------------- 0 +40С
  • Исполнение корпуса ---------------------------------------------------------------- от IP21 до IP54

Системы защиты и контроля:

  1. Защита от сверхтоков в обмотках при аварии потребителя обеспечивается установкой автоматов защиты на входе и выходе .
  2. Ограничение значения пусковых токов при включении трансформатора обеспечивается системой ограничения пускового тока.
  3. При длительной перегрузке (нагреве) трансформатора система контроля температуры трансформатора выдает сигнал на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на пост дистанционного контроля ПДК.
  4. С целью контроля состояния изоляции IT – сети, система контроля изоляции осуществляет непрерывный мониторинг сети нагрузки. В случае снижения значения сопротивления изоляции ниже установленного значения (50 кОм), система контроля выдает сигнал «НАРУШЕНИЕ ИЗОЛЯЦИИ» на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на ПДК.
  5. Измерение величины нагрузки трансформатора обеспечивает система контроля рабочего тока. Система выдает аварийный сигнал о перегрузке трансформатора на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на ПДК.

Таблица 3. Трансформаторы разделительные медицинские.

Наименование

U ВХ, В

U ВЫХ, В

+- 5%

Р max,

ВА

Габариты корпуса (ШхВхГ), мм

Вес,

кг

Трансформаторы разделительные однофазные

ТР-63М

220

220

63

310х395х150

5

ТР - 400М

440

310х395х150

9

ТР – 600М

660

310х395х150

12

ТР – 1000М

1 200

400х500х220

15

ТР – 2000М

2 200

500х650х220

20

ТР – 3000М

3 500

500х650х220

32

ТР – 4000М

4 400

500х650х220

49

ТР – 5000М

5 500

500х650х220

52

ТР - 6000М

6000

650х800х250

57

ТР – 7000М

7 000

650х800х250

60

ТР – 8000М

8 000

650х1000х300

70

ТР – 9000М

9 000

650х1000х300

75

ТР – 10000М

10 500

650х1000х300

80

ТР – 12000М

12 500

650х1000х300

100

ТР – 15000М

15 000

750х1200х300

125

ТР – 16000М

16 000

750х1200х300

135

Трансформаторы разделительные трехфазные

ТРТ - 1500М

380/220

Варианты:

1. линейное 220

фазное 127

2. линейное 380

фазное 220

1 500

500х650х220

25

ТРТ – 2000М

2 200

500х650х220

35

ТРТ – 2500М

2 500

500х650х220

40

ТРТ – 3000М

3 600

500х650х220

44

ТРТ – 4000М

4 000

500х650х220

50

ТРТ – 5000М

5 000

650х800х250

55

ТРТ – 6000М

6 600

650х800х250

60

ТРТ – 7000М

7 000

650х800х250

70

ТРТ – 8000М

8 000

650х1000х300

80

ТРТ - 9000М

9 000

650х1000х300

85

ТРТ – 10000М

10 500

650х1000х300

90

ТРТ – 12000М

12 000

750х1200х300

150

ТРТ – 15000М

16 500

750х1200х300

150

ТРТ - 16000М

17 000

750х1200х300

180

ТРТ - 20000М

21 000

750х1200х300

180

ТРТ - 25000М

25 000

750х1200х300

250

ТРТ- 30000М

30 000

600х1800х450

280

ТРТ- 35000М

35 000

600х1800х450

300

ТРТ- 40000М

40 000

600х1800х450

370

ТРТ – 50000М

50 000

700х1800х450

500

ТРТ – 63000М

63 000

700х1800х450

600

ТРТ-100000М

100 000

800х1800х450

720

ТРТ-120000М

120 000

1000х2000х450

800
